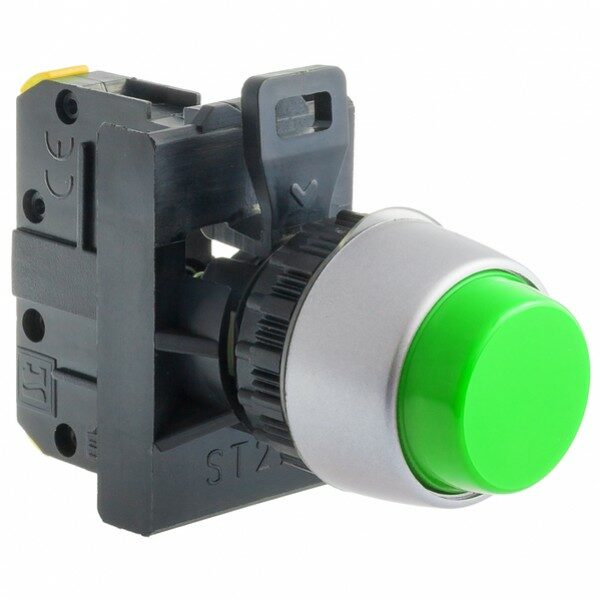

Przycisk wystający zielony styk NO pierścień niklowy ST22-WZ-10 SPAMEL

Zastosowanie Przyciski sterownicze SP22 służą do załączania bądź rozłączania prądów o natężeniu do 2,5 A, sygnalizacji świetlnej oraz dźwiękowej w pulpitach maszyn, szafach sterowniczych. Przyciski sterownicze i lampki sygnalizacyjne SP22 mają budowę członową. Rodzaje członów funkcyjnych występujących w przycisku ilustruje rys. A. Przyciski sterownicze lub lampki sygnalizacyjne SP22 dostarczane są jako kompletne wyroby lub w postaci członów stanowiących elementy funkcjonalne przycisku lub lampki.Budowa członowa przycisków i lampek SP22 ułatwia tworzenie potrzebnych wariantów funkcjonalnych przycisków, a także wprowadzenie zmian w istniejących obwodach sterowniczych. Przyciski sterownicze SP22 przewidziane są do wbudowania w znormalizowane otwory o średnicy 22.3 mm, wykonane w pulpitach (tablicach) sterowniczo-sygnalizacyjnych lub bezpośrednio w korpusach maszyn i urządzeń. Część nad-pulpitowa przycisków wykonana jest w kolorze czarnym lub pokryta niklem satynowym.Specyfikacja:Bez samopowrotuNiedługość {m}0,05Kolor pierścienia czołowegoSzaryKolor przyciskuZielonyKształt soczewkiOkrągłyLiczba pozycji sterowniczych2Liczba styków przełącznych0Liczba styków rozwiernych0Liczba styków zwiernych1Materiał pierścienia czołowegoTworzywo sztucznemin. ilość do zamówienia1Rodzaj połączenia elektrycznegoInneRodzaj przyciskuWysokiStopień ochrony (IP)IP65szerokość {m}0,05Szerokość otworu [mm]22 mmŚrednica otworu [mm]22 mmwaga brutto kg0,0447waga netto kg0,0357wysokość {m}0,07Wysokość otworu [mm]1 mmZ pierścieniem czołowymTakZ podświetleniemNieZ samopowrotemTakZdjęcie poglądowe
